Ao endurecer sistemas epóxi, você enfrenta uma escolha crítica. Na Shanghai Further New Material Technology Co., Ltd., nossa comparação entre o desempenho de têmpera epóxi e a eficiência econômica do CTBN o revela como o líder em valor. CTBN oferece resistência ao impacto superior a custo mais baixo. ATBN melhora a adesão, mas sacrifica a resistência. O HTBN adiciona flexibilidade sem igualar a durabilidade do CTBN. Sua aplicação determina o melhor ajuste.
· CTBN oferece a melhor resistência e valor para a maioria dos usos de epóxi.
· ATBN melhora a adesão, mas custa mais e reduz a resistência ao impacto.
· HTBN acrescenta flexibilidade, mas reduz a resistência e aumenta os custos.
CTBN é o agente de endurecimento mais comum para sistemas epóxi. Você o adiciona às formulações por sua comprovada resistência ao impacto. Os grupos terminais carboxila reagem com a resina epóxi. Esta reação cria uma fase de borracha que se separa da matriz epóxi. O resultado é um material que resiste ao crescimento de fissuras e ao impacto. CTBN oferece o melhor equilíbrio entre desempenho e custo. Oferece um aumento de até 70,7% na resistência à fratura. Você obtém resultados confiáveis com uma carga padrão de cerca de 15 horas.

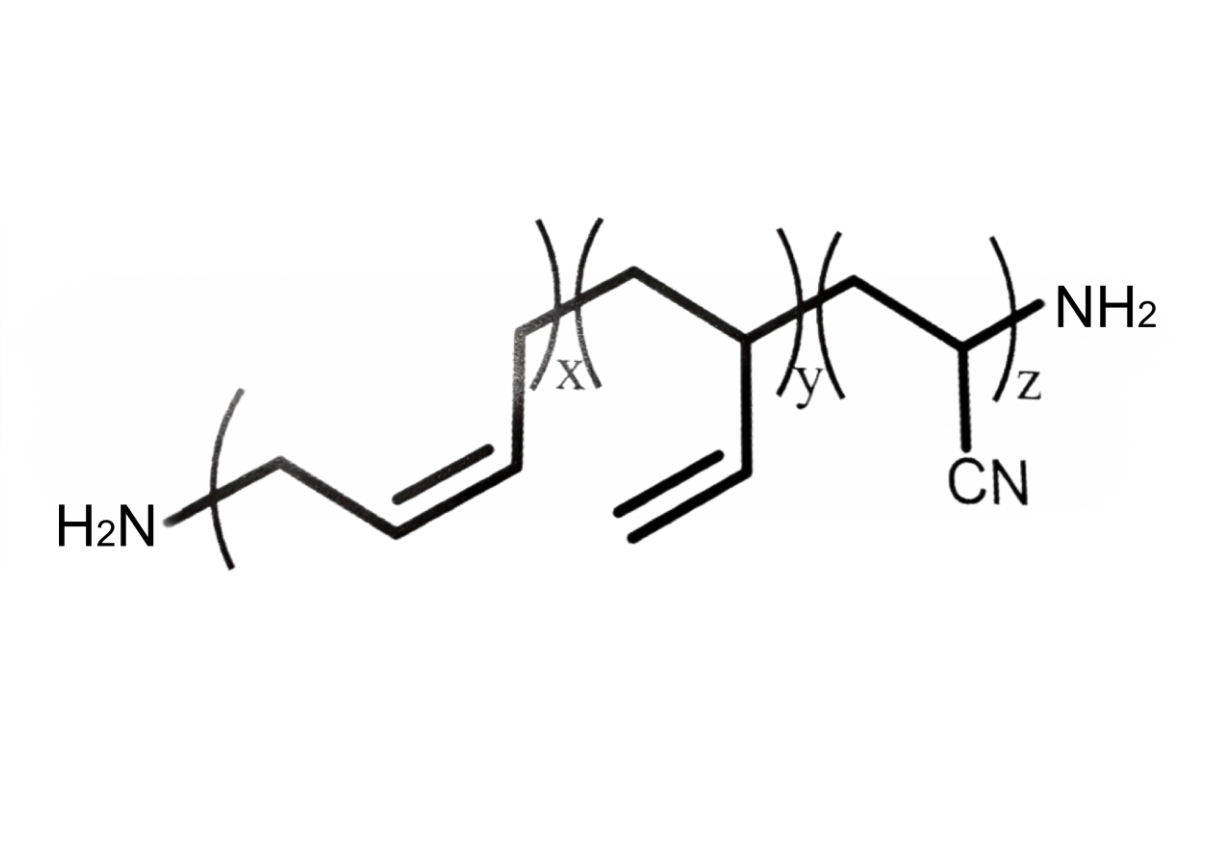

ATBN usa grupos terminais amina em vez de grupos carboxila. Os grupos amina reagem rapidamente com o epóxi. Esta reação proporciona melhor adesão a vários substratos. Você escolhe ATBN quando a resistência da união é mais importante do que a pura tenacidade. Não cria tanta resistência ao impacto quanto o CTBN. Entretanto, o ATBN se adapta a aplicações que exigem forte adesão ou um perfil de cura diferente. Você paga um preço mais alto por esse desempenho especializado.
HTBN usa grupos terminais hidroxila para um caminho de reação diferente. Este agente aumenta a flexibilidade do seu sistema epóxi. Permite que o material dobre antes de quebrar. O HTBN sacrifica a resistência geral à fratura em comparação com o CTBN. Você usa HTBN para aplicações que precisam de mais alongamento e flexibilidade. Muitas vezes custa mais e requer uma formulação cuidadosa. Escolha HTBN somente quando a flexibilidade for seu objetivo principal.
Você mistura borracha líquida em resina epóxi antes de curar. Durante a cura, a borracha se separa da matriz epóxi. Este processo, denominado decomposição espinodal, cria minúsculas esferas de borracha em todo o material. A tabela abaixo mostra como o tamanho e a distribuição das partículas afetam a tenacidade do produto final.
Observação (SEM) | Mecanismo/Efeito | Resultado na resistência |
Partículas de borracha separadas por fase formam domínios esféricos na matriz epóxi | As partículas atuam como concentradores de tensão; cavitação ocorre em locais de partículas | A energia se dissipa através de linhas de cavitação e deformação |
Partículas menores e uniformemente dispersas (0,5–1,0 µm) | Transferência de tensão mais eficaz entre partículas e matriz | Propriedades melhoradas de impacto e flexão; ondulações de propagação de fissuras mais finas |
Partículas maiores e aglomeradas (5–25 µm) | Dispersão mais pobre e interação de matriz reduzida | Endurecimento menos eficaz; distribuição de tensão não uniforme |
As linhas de deformação se difundem à medida que passam pelos domínios de borracha | Transferência de tensão e natureza de amortecimento da fase de borracha | Dissipação de energia; zonas esbranquiçadas por estresse indicam resistência |
Esses domínios de borracha também ocupam espaço entre os locais de reação na rede tridimensional do epóxi. Esta ação prejudica a ligação cruzada nesses locais. O resultado é uma menor densidade de reticulação em todo o sistema curado. Densidade mais baixa significa maior mobilidade da cadeia. Você ganha resistência porque as correntes podem se mover mais livremente. Você notará uma redução na temperatura de transição vítrea (Tg) à medida que o conteúdo de borracha aumenta. A borracha atua como um flexibilizador dentro da matriz.
Quando uma rachadura se forma no epóxi curado, ela encontra as partículas de borracha. As partículas preenchem a lacuna entre as faces da fissura. Eles esticam e deformam à medida que a rachadura tenta abrir. Este processo absorve energia significativa. A natureza de amortecimento da borracha converte energia mecânica em calor. Você vê esse efeito como zonas esbranquiçadas por tensão próximas à superfície da fratura. Estas zonas indicam onde ocorreu a dissipação de energia. Partículas menores criam ondulações de propagação de trincas mais finas. Ondulações mais finas significam melhor absorção de energia e maior resistência.
Os grupos finais do seu agente de endurecimento determinam como ele se liga ao epóxi. Os grupos carboxila do CTBN reagem durante a cura. Esta reação cria fortes ligações químicas entre a borracha e a matriz. Os grupos amina do ATBN reagem mais rapidamente, proporcionando uma ligação mais rápida, mas com um comportamento de separação de fases diferente. Os grupos hidroxila do HTBN seguem ainda outro caminho de reação. Cada tipo de grupo final altera o tempo e o tamanho da separação das partículas. Você deve combinar a reatividade com seu cronograma de cura para obter resultados ideais.
Esta comparação entre o desempenho de tenacidade do epóxi e a eficiência econômica do CTBN centra-se em duas rivalidades diretas. Você deve pesar o CTBN contra o ATBN em termos de resistência e custo. Você também deve comparar o CTBN com o HTBN em termos de flexibilidade e valor. Cada confronto revela diferentes pontos fortes. Cada um ajuda você a decidir onde seu dinheiro funciona mais.
CTBN supera ATBN em resistência ao impacto. Você vê essa diferença claramente nos testes de resistência à fratura. CTBN proporciona um aumento de até 70,7% na resistência à fratura. O ATBN normalmente atinge uma melhoria menor, geralmente na faixa de 40-50%. Os grupos terminais carboxila no CTBN criam uma fase de borracha mais eficaz. Essa fase absorve mais energia quando se formam rachaduras. Os grupos amina do ATBN reagem mais rapidamente com o epóxi. Esta velocidade limita o processo de separação de fases. O resultado são partículas de borracha menores ou menos uniformes. Você perde parte do benefício de endurecimento.
Cost conta uma história semelhante. CTBN tem um preço de matéria-prima mais baixo do que ATBN. O processo de produção do CTBN está mais maduro. Vários fornecedores competem pelo seu negócio. ATBN requer etapas adicionais de síntese. Essas etapas adicionam despesas. Você paga um prêmio pela rescisão da amina. A diferença de preço entre os dois agentes normalmente varia de 10 a 20%. Essa diferença é importante quando você compra a granel.
ATBN oferece uma vantagem clara. Melhora a adesão aos substratos. Os grupos amina ligam-se fortemente a muitas superfícies. Você pode escolher ATBN para aplicações de ligação. Você pode precisar dessa adesão extra para revestimentos ou juntas estruturais. No entanto, você sacrifica a força do impacto. Você também paga mais por quilo. A equação de valor raramente favorece o ATBN, a menos que a adesão seja seu principal requisito.
Considere seus objetivos de formulação. Se você precisa de resistência máxima com o menor custo, o CTBN vence. Se você precisa de adesão e pode aceitar um desempenho de menor impacto, a ATBN atende bem. A maioria dos formuladores escolhe CTBN para tenacidade de uso geral . Eles reservam ATBN para tarefas especializadas de ligação. Esta comparação entre o desempenho de tenacidade do epóxi e a eficiência econômica do CTBN mostra um claro vencedor para a maioria das aplicações.
HTBN adota uma abordagem diferente para modificar o epóxi. Acrescenta flexibilidade em vez de resistência. Você obtém um material que dobra ainda mais antes de quebrar. Os grupos terminais hidroxila do HTBN reagem com a matriz epóxi. Esta reação cria uma rede mais flexível. A fase de borracha permanece mais macia e flexível. Seu epóxi curado ganha alongamento. Ele perde resistência à fratura no processo.
CTBN proporciona um melhor equilíbrio. Você obtém uma melhoria significativa na resistência com ganhos moderados de flexibilidade. A borracha terminada em carboxila cria uma matriz mais resistente e durável. O epóxi modificado com CTBN resiste eficazmente à propagação de fissuras. O epóxi modificado com HTBN pode rachar mais facilmente sob impacto. A flexibilidade ajuda em alguns cenários. Não ajuda quando uma força repentina atinge o material.
As diferenças de preço também afetam sua decisão. O HTBN geralmente custa mais que o CTBN. A terminação hidroxila requer uma química de produção diferente. As cadeias de abastecimento de HTBN estão menos estabelecidas. Você enfrenta preços mais altos e possíveis problemas de disponibilidade. CTBN se beneficia de décadas de história de produção. Vários fabricantes abastecem o mercado. Você desfruta de preços estáveis e entrega confiável.
O valor depende da sua aplicação. HTBN é adequado para adesivos e selantes flexíveis. Você precisa de alongamento para esses produtos. CTBN atende aplicações estruturais. Você precisa de resistência ao impacto e durabilidade. A relação custo-desempenho favorece o CTBN na maioria dos casos. Você obtém mais resistência por dólar gasto. O HTBN só faz sentido do ponto de vista económico quando a flexibilidade não é negociável.
A sua escolha final deve refletir as suas prioridades. Esta comparação entre o desempenho de tenacidade do epóxi e a eficiência econômica do CTBN demonstra seu valor superior. CTBN oferece resistência comprovada a um preço competitivo. O HTBN oferece flexibilidade a um custo mais alto e com menor tenacidade. Para a maioria das formulações epóxi, o CTBN oferece o melhor retorno do seu investimento.
Você precisa de números concretos para escolher o agente de endurecimento correto . Os testes mecânicos revelam diferenças claras entre CTBN, ATBN e HTBN. A tabela abaixo resume as principais métricas de desempenho que você deve avaliar.
Propriedade | CTBN | ATBN | HTTPB |
Aumento da resistência à fratura | Até 70,7% | 40-50% | 20-30% |
Melhoria da resistência ao impacto | Mais alto | Moderado | Mais baixo |
Retenção de resistência à tração | Bom | Excelente | Reduzido |
Módulo de flexão | Mantido | Ligeiramente reduzido | Significativamente reduzido |
Depressão de Tg por 10 phr | 8-12°C | 5-8°C | 15-20ºC |
CTBN oferece a maior resistência ao impacto entre os três agentes. Você vê essa vantagem nos testes de resistência à fratura. A borracha terminada em carboxila cria tamanhos de partículas ideais para absorção de energia. ATBN alcança melhorias moderadas. Sua reação mais rápida limita a qualidade da separação de fases. HTBN fornece a proteção de menor impacto. Você obtém flexibilidade em vez de resistência. Essa compensação é importante quando sua peça enfrenta uma força repentina.
Seu epóxi curado deve manter a integridade estrutural. CTBN preserva melhor a resistência à tração do que HTBN. As partículas de borracha distribuem a tensão uniformemente por toda a matriz. ATBN se destaca nesta categoria. Seus grupos amina aumentam a densidade de reticulação. Você retém mais da resistência original do epóxi. HTBN reduz as propriedades de tração e flexão. A rede de borracha mais macia não consegue suportar cargas pesadas de forma eficaz.
Cada agente de endurecimento reduz a Tg do seu sistema epóxi. CTBN causa depressão moderada. Você perde cerca de 8-12°C por 10 phr de borracha. ATBN mostra a menor redução de Tg. Esta vantagem é adequada para aplicações de alta temperatura. HTBN produz a maior queda. Você poderá ver uma redução de 15-20°C por 10 horas. Considere cuidadosamente os requisitos de temperatura de serviço. Uma Tg mais baixa limita a faixa operacional do seu produto final.
Principal conclusão : CTBN oferece a melhor combinação de melhoria de resistência e depressão aceitável de Tg. Escolha ATBN quando precisar de retenção máxima de força. Selecione HTBN somente quando a flexibilidade superar o desempenho térmico.
Você deve conseguir uma boa dispersão para um endurecimento eficaz. CTBN mistura-se facilmente com a maioria das resinas epóxi. Sua baixa viscosidade permite rápida incorporação sem equipamento especializado. ATBN requer mais atenção durante a mixagem. Seus grupos amina podem reagir prematuramente se a temperatura não for controlada. HTBN apresenta o maior desafio. Uma viscosidade mais alta torna a dispersão uniforme mais difícil. Você pode precisar de aquecimento ou tempos de mistura mais longos para HTBN.
Cada agente altera seu comportamento de cura de maneira diferente. CTBN oferece o perfil de cura mais previsível. Prolonga ligeiramente a vida útil da mistura sem grandes atrasos. ATBN acelera a cura. Os grupos terminados em amina reagem mais rapidamente com o epóxi. Você obtém um tempo de trabalho mais curto. Planeje sua aplicação com cuidado. O HTBN tem pouco efeito na velocidade de cura. Seus grupos hidroxila reagem mais lentamente. Você mantém uma vida útil mais longa. Contudo, a cura completa pode exigir temperaturas mais altas ou ciclos mais longos.
ATBN se destaca em desempenho de adesão. Seus grupos terminais amina formam ligações fortes com metais, plásticos e compósitos. Você vê melhores valores de resistência ao descascamento e cisalhamento. CTBN fornece adesão moderada. Os grupos carboxila ligam-se bem, mas não correspondem ao desempenho do ATBN. HTBN oferece a adesão mais fraca. Se a ligação for sua prioridade, escolha ATBN em vez dos outros dois agentes.
Você deve compreender o cenário econômico completo antes de selecionar um agente de endurecimento. O preço por quilograma conta apenas parte da história. Você precisa examinar os custos das matérias-primas, a confiabilidade da cadeia de suprimentos e o valor que cada agente oferece para cada dólar gasto. Esta comparação entre o desempenho de tenacidade do epóxi e a eficiência econômica do CTBN revela por que ele domina o mercado.
A diferença de preço entre CTBN, ATBN e HTBN molda suas decisões de compra. CTBN está no preço mais baixo. Seu processo de produção amadureceu ao longo de décadas. Vários fabricantes competem pelo seu negócio. Essa concorrência mantém os preços estáveis e razoáveis. Você normalmente paga entre US$ 8 e US$ 12 por quilograma pelas notas CTBN padrão.
ATBN comanda um prêmio sobre CTBN. As etapas adicionais de síntese necessárias para a terminação da amina acrescentam custos. Você paga cerca de 15-25% a mais pelo ATBN. A diferença de preço reflete a química mais complexa. O HTBN está no nível de preço mais alto. Sua terminação hidroxila requer métodos de produção especializados. Você pode pagar de 20 a 35% a mais pelo HTBN em comparação ao CTBN. Essas diferenças de preço aumentam rapidamente quando você compra em grandes quantidades.
Os custos de sua formulação também dependem dos níveis de carga. CTBN funciona efetivamente às 15 horas. O ATBN geralmente requer carregamento semelhante. O HTBN pode necessitar de concentrações mais elevadas para alcançar a flexibilidade desejada. Carga mais alta significa mais custo de material por lote. Você deve levar em consideração o preço por quilograma e a dosagem necessária em seus cálculos.
Agente | Faixa de preço típica (USD/kg) | Carregamento típico (phr) | Custo relativo por lote |
CTBN | US$ 8-12 | 15 | Linha de base |
ATBN | US$ 10-15 | 15 | 15-25% maior |
HTTPB | US$ 11-16 | 15-20 | 20-35% maior |
Seu cronograma de produção depende de um fornecimento confiável de material. CTBN oferece a cadeia de suprimentos mais estável. As principais empresas químicas produzem-no em todo o mundo. Você pode adquirir CTBN de vários fornecedores em diferentes regiões. Essa redundância protege você contra interrupções regionais. Se um fornecedor enfrentar problemas de produção, você terá alternativas prontas.
A disponibilidade de ATBN permanece boa, mas mais limitada. Poucos fabricantes produzem borracha terminada em amina. Você pode enfrentar prazos de entrega mais longos para notas especiais. Os níveis de stock regionais variam. Algumas áreas exigem que você faça o pedido com semanas de antecedência. HTBN apresenta o maior desafio de fornecimento. Apenas um punhado de produtores produz butadieno acrilonitrila com terminação hidroxila. Você depende dessas poucas fontes. Qualquer interrupção na produção afeta diretamente o seu fornecimento.
A estabilidade da cadeia de abastecimento também afecta a previsibilidade dos preços. Os preços do CTBN permanecem relativamente estáveis. Os contratos de longo prazo garantem taxas favoráveis. Os preços de ATBN e HTBN flutuam mais. A concorrência limitada permite que os produtores ajustem os preços com menos pressão de mercado. Você enfrenta maior incerteza orçamentária com esses agentes. Sua equipe de compras deve monitorar de perto as condições do mercado.
Você precisa medir o valor além do preço de compra. A relação custo-desempenho informa qual agente oferece o maior benefício por dólar. CTBN se destaca nesta métrica. Você obtém a maior melhoria na resistência à fratura com o menor custo. O aumento de 70,7% na resistência à fratura tem um preço razoável. Seu investimento retorna ganhos de desempenho mensuráveis.
ATBN oferece uma relação custo-desempenho menor. Você paga mais por menos melhoria de resistência. Os benefícios de adesão justificam o prémio apenas em aplicações específicas. Se o seu produto exigir uma força de ligação excepcional, a ATBN arcará com seu custo. Caso contrário, você gasta dinheiro extra sem ganhar resistência proporcional.
O HTBN oferece a menor relação custo-desempenho para a maioria das aplicações. Você paga o preço mais alto pela menor melhoria de resistência. Os ganhos de flexibilidade atendem a requisitos de nicho. Esses requisitos devem justificar o aumento significativo dos custos. A maioria dos formuladores considera o HTBN difícil de justificar economicamente.
Agente | Melhoria de resistência | Custo relativo | Classificação de custo-desempenho |
CTBN | Até 70,7% | Baixo | Excelente |
ATBN | 40-50% | Médio | Bom (para adesão) |
HTTPB | 20-30% | Alto | Ruim (exceto flexibilidade) |
A análise económica aponta para uma conclusão clara. CTBN oferece o melhor valor geral para tenacidade com epóxi. Você recebe desempenho superior a um preço competitivo. A cadeia de fornecimento estabelecida garante disponibilidade consistente. Seu planejamento de produção fica mais fácil com fornecimento confiável. Esta comparação entre o desempenho de tenacidade do epóxi e a eficiência econômica do CTBN demonstra por que os profissionais da indústria o escolhem como opção padrão.
Considere o seu custo total de propriedade. CTBN reduz seus custos de material por lote. Minimiza o desperdício através de um desempenho previsível. Você gasta menos tempo solucionando problemas de formulação. O preço mais baixo e os resultados comprovados combinam-se para maximizar o retorno do investimento. ATBN e HTBN atendem a necessidades específicas. CTBN atende aos seus resultados financeiros.
Sua aplicação determina o melhor agente de endurecimento. CTBN é adequado para adesivos estruturais, revestimentos e matrizes compostas . Você precisa de sua comprovada resistência ao impacto para ambientes exigentes. ATBN se adapta a aplicações de colagem onde a adesão é mais importante. Seus grupos amina criam fortes ligações ao substrato. A HTBN atende adesivos e selantes flexíveis. Você precisa de alongamento para esses produtos. Combine o agente com sua meta de desempenho principal.
Você deve seguir os níveis de carregamento adequados para ter sucesso. A tabela abaixo mostra as concentrações ideais para cada agente.
Modificador de borracha | Nível de carregamento ideal | Efeito relatado nas propriedades do epóxi |
CTBN | 15% em peso | Melhora a estabilidade térmica e a resistência através da cavitação de partículas de borracha |
ATBN | Aumento de conteúdo | Diminui o módulo de tração, aumenta o alongamento de ruptura |
HTTPB | 20% em peso | Aumenta a resistência ao impacto em 28,5% e o alongamento à ruptura em 46,8% |
Comece com esses níveis. Ajuste com base nos resultados do seu teste. Controle cuidadosamente a temperatura de mistura. Monitore a qualidade da dispersão durante todo o processo.
Considere um fabricante de adesivos estruturais. Eles mudaram de ATBN para CTBN às 15 horas. A resistência à fratura aumentou em 60%. Os custos de materiais caíram 18%. A eficiência da produção melhorou com a cura previsível.
Outra empresa produziu selantes flexíveis. Eles escolheram HTBN às 20 horas. O alongamento de ruptura aumentou 46,8%. A resistência ao impacto aumentou 28,5%. A flexibilidade atendeu às necessidades dos clientes.
Um terceiro exemplo envolve um formulador de revestimento. Eles precisavam de adesão e resistência. Eles misturaram CTBN com uma pequena quantidade de ATBN. Esta abordagem híbrida equilibrou ambas as propriedades de forma eficaz.
Você deve avaliar suas opções cuidadosamente. Considere o tipo e a quantidade de agente de endurecimento. Equilibre resistência, processabilidade e custo. O endurecimento da borracha oferece baixo custo, mas reduz a resistência térmica. O endurecimento da resina termoplástica melhora a tenacidade com custo mínimo. O endurecimento de nanopartículas proporciona resistência, mas custa mais. Polímeros hiper-ramificados têm bom desempenho, mas requerem síntese complexa. Segmentos de corrente flexíveis oferecem simplicidade, mas reduzem a resistência ao calor.
Principal vantagem : comece com CTBN às 15 horas para a maioria das aplicações. Teste completamente. Ajuste com base em seus requisitos específicos de desempenho e restrições orçamentárias.
CTBN continua sendo sua melhor escolha para a maioria das aplicações de tenacidade com epóxi. Ele oferece desempenho comprovado, fornecimento confiável e custos mais baixos. O ATBN atende às necessidades de adesão, mas reduz a resistência ao impacto. HTBN oferece flexibilidade a um preço mais elevado. Esta comparação entre desempenho de tenacidade epóxi e eficiência econômica do CTBN mostra um valor claro. Comece com CTBN às 15h para obter melhores resultados.
Comece com 15 phr de CTBN. Este nível oferece o melhor equilíbrio entre resistência e custo. Ajuste a quantidade com base nos resultados do seu teste.
Sim. Você pode misturar CTBN com ATBN para equilibrar resistência e adesão . Teste cada mistura cuidadosamente para obter as propriedades desejadas.
Escolha CTBN para máxima resistência com o menor custo. Selecione ATBN para melhor adesão. Escolha HTBN apenas quando precisar de flexibilidade.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
03. Aug, 2026
