Um adesivo que funciona bem sob carga estática pode se comportar de maneira muito diferente quando uma junta colada é exposta a cisalhamento, descascamento, vibração, impacto ou ciclos termomecânicos repetidos. Nestas condições, o adesivo não suporta simplesmente uma carga. Ele armazena e libera repetidamente energia de deformação, redistribui a tensão e resiste ao início e ao crescimento de trincas.
Isso torna a seleção da borracha líquida reativa mais do que uma questão de qual modificador fornece o maior alongamento ou resistência ao impacto. O material útil é aquele que pode desenvolver uma morfologia de borracha apropriada, interagir eficazmente com a matriz adesiva, dissipar energia mecânica e permanecer compatível com as condições de processamento e cura exigidas. Uma revisão dos materiais de borracha líquida reativa disponíveis pode ajudar a estabelecer as famílias de materiais relevantes antes de passar para a triagem específica da formulação.
O processo de seleção deve, portanto, começar com a condição do serviço e não com o nome do produto. A questão principal é: que tipo de química, funcionalidade, peso molecular e carga da borracha podem fornecer a resposta necessária à carga dinâmica real sem comprometer o resto do sistema adesivo?
A falha adesiva dinâmica geralmente se desenvolve progressivamente. Pequenos defeitos, vazios, interfaces e áreas de concentração de tensão local podem se tornar locais de iniciação de trincas. Uma vez formada uma fissura, cargas repetidas podem conduzi-la através da camada adesiva ou ao longo da interface adesivo-substrato.
Uma borracha líquida reativa pode alterar esse processo introduzindo uma fase de borracha dispersa na rede polimérica curada. Dependendo da química e da morfologia, a fase de borracha pode promover deformação localizada e dissipação de energia ao redor de uma trinca em desenvolvimento. A deflexão de trincas, a cavitação da borracha, a deformação por cisalhamento da matriz e outros mecanismos de tenacidade podem contribuir para melhorar a resistência ao crescimento de trincas.
É por isso que a resistência à fadiga adesiva não pode ser prevista de forma confiável apenas a partir da resistência à tração. Uma formulação com alta resistência estática ainda pode apresentar rápido crescimento de trincas por fadiga, enquanto uma formulação um pouco mais complacente pode sobreviver a carregamentos repetidos por mais tempo porque dissipa a energia mecânica de forma mais eficaz.
Sob carregamento cíclico, a tensão fica concentrada em torno de defeitos e pontas de trincas. Se o material circundante não puder acomodar a deformação local, a trinca poderá se estender a cada ciclo de carregamento.
Um adesivo modificado com borracha pode absorver parte desta energia através da deformação da fase de borracha e da matriz circundante. O objetivo, entretanto, não é simplesmente suavizar o adesivo. O amolecimento excessivo pode reduzir o módulo, a resistência coesiva, a resistência à fluência e a estabilidade dimensional.
A janela de formulação útil é onde a fase de borracha fornece dissipação de energia suficiente enquanto a matriz contínua retém as propriedades mecânicas necessárias à junta.
Por esta razão, a propagação de fissuras e o comportamento de fratura são frequentemente critérios de seleção mais úteis do que o alongamento na ruptura, quando o adesivo irá operar sob cargas mecânicas repetidas.
Um plastificante não reativo pode aumentar a flexibilidade reduzindo as interações intermoleculares ou diminuindo o comportamento efetivo de transição vítrea de um sistema polimérico, mas não necessariamente se torna quimicamente integrado na rede curada. Dependendo da formulação, isso pode afetar a estabilidade a longo prazo, a resistência coesiva, a resistência à migração e a durabilidade ambiental.
A borracha líquida reativa é diferente porque seus grupos funcionais terminais podem participar da química de cura do adesivo. A borracha, portanto, torna-se parte da rede final até certo ponto, em vez de atuar apenas como uma fase macia fisicamente misturada.
Isso torna a funcionalidade do terminal um parâmetro de seleção crítico. A compatibilidade dos grupos funcionais com a resina e o sistema de cura determina como a borracha participa da formação da rede e como se desenvolve a morfologia final.
A primeira etapa de triagem na seleção da borracha líquida reativa deve ser a compatibilidade química. Um modificador que funciona bem em uma família de adesivos não pode ser automaticamente transferido para outra.
Grupos terminais, estrutura principal, polaridade, peso molecular e química de cura influenciam o comportamento da borracha líquida durante a mistura e a cura. O modificador, portanto, precisa ser avaliado como parte da formulação completa do adesivo.

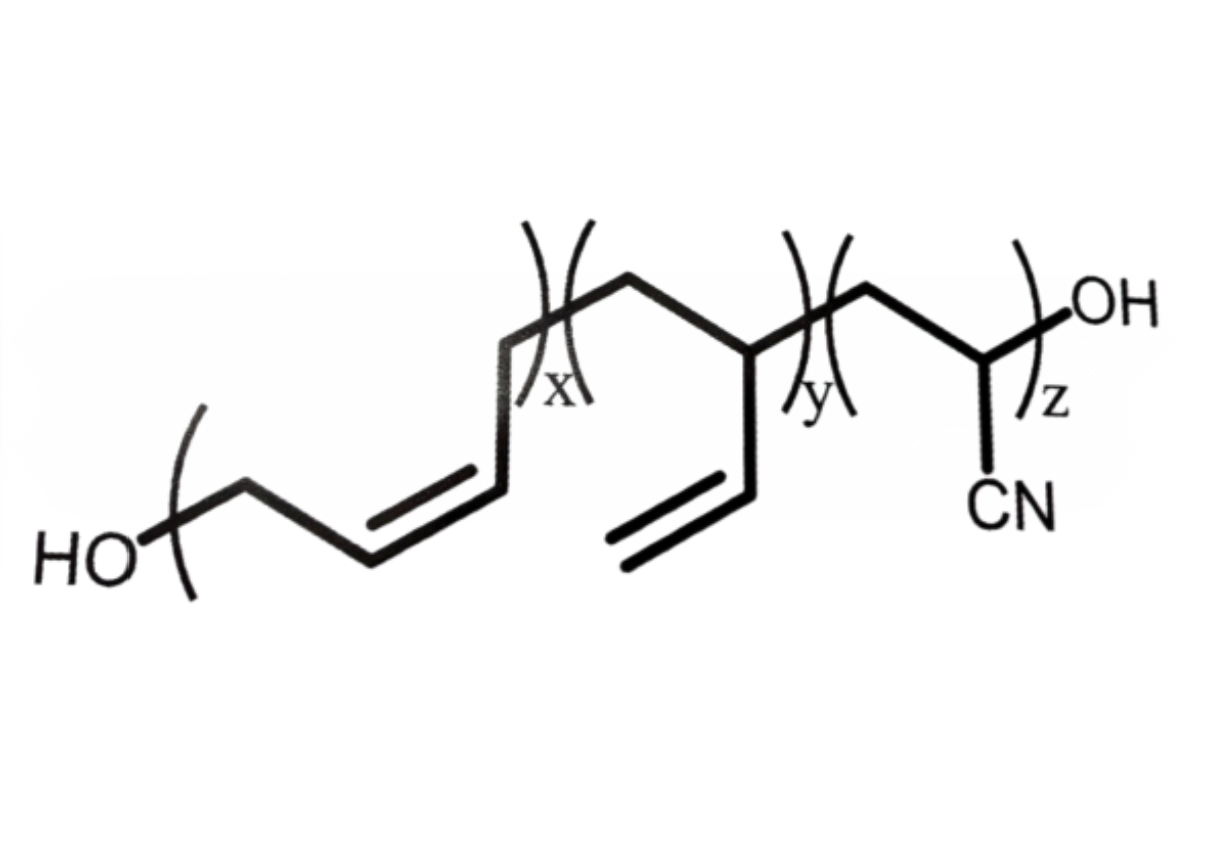

CTBN para adesivos epóxi é comumente considerado quando o objetivo é aumentar a tenacidade à fratura enquanto mantém a resistência e as características térmicas de uma matriz epóxi termofixa.
CTBN contém funcionalidade carboxila e uma estrutura baseada em butadieno. Seu conteúdo de acrilonitrila pode influenciar a polaridade, a viscosidade, a interação da resina e a morfologia formada durante a cura. Estas variáveis tornam-se particularmente importantes quando o adesivo deve suportar cargas mecânicas repetidas.
O CTBN selecionado deve, portanto, ser avaliado em relação à resina epóxi específica, agente de cura, carga de borracha, cronograma de cura e morfologia alvo. A compatibilidade inicial não é suficiente. A estrutura final curada determina como a fase de borracha contribui para a resistência à trinca.
ATBN para adesivos epóxi fornece outra abordagem para modificação de borracha. Sua estrutura terminada em amina cria interações diferentes com a resina epóxi e a química de cura em comparação com a borracha líquida terminada em carboxila.
Esta distinção pode afetar o comportamento da reação, a separação de fases, a ligação interfacial e a estrutura da rede curada. A mesma concentração de borracha pode produzir resultados mecânicos diferentes dependendo da funcionalidade do terminal e do restante da formulação.
O ATBN deve, portanto, ser selecionado de acordo com o sistema epóxi completo, em vez de ser tratado como um substituto direto do CTBN.
Os adesivos de poliuretano requerem uma abordagem de seleção diferente porque a funcionalidade hidroxila pode reagir diretamente com os isocianatos durante a formação do poliuretano.
O HTPB fornece química de polibutadieno com terminação hidroxila que pode ser incorporada em redes de poliuretano. Sua funcionalidade hidroxila, peso molecular, valor hidroxila e viscosidade influenciam o equilíbrio NCO/OH, a estrutura da rede, o comportamento de processamento e as propriedades mecânicas finais.
Para formulações de poliuretano em que borracha líquida reativa está sendo usada para introduzir flexibilidade ou melhorar a resistência à deformação repetida, o HTPB deve ser avaliado juntamente com o isocianato selecionado e a formulação geral de NCO/OH.
Uma vez que a química seja compatível, a arquitetura molecular torna-se uma das variáveis de seleção mais importantes. Duas borrachas líquidas baseadas em estruturas químicas semelhantes podem se comportar de maneira diferente devido a diferenças de peso molecular, distribuição de peso molecular, funcionalidade e viscosidade.
O peso molecular tem um efeito direto na viscosidade e pode, portanto, influenciar a mistura, dispersão, desgaseificação, distribuição e revestimento.
Uma borracha de peso molecular mais elevado pode exigir temperaturas de processamento mais elevadas ou maior energia de mistura. Se a dispersão se tornar difícil, o adesivo curado pode conter domínios de borracha superdimensionados ou variações locais de composição que atuam como regiões fracas sob cargas repetidas.
No outro extremo da faixa, a escolha de um material de baixa viscosidade apenas por conveniência de processamento não garante a resposta de tenacidade desejada. A estrutura molecular ainda precisa suportar a morfologia da fase e o comportamento mecânico exigidos após a cura.
Por esse motivo, o peso molecular deve ser avaliado em conjunto com a viscosidade, a carga de borracha, a compatibilidade da resina e as condições de processamento, em vez de ser considerado como uma especificação isolada.
A funcionalidade determina quantos grupos reativos estão disponíveis para incorporação na rede polimérica em desenvolvimento. Pode influenciar a densidade da ligação cruzada, a arquitetura da rede, o comportamento das fases e o equilíbrio entre flexibilidade e força coesiva.
Uma borracha líquida monofuncional e uma borracha líquida bifuncional não devem, portanto, ser tratadas como materiais equivalentes simplesmente porque possuem estruturas semelhantes.
Em sistemas de poliuretano, a funcionalidade hidroxila afeta o equilíbrio NCO/OH. Em sistemas epóxi, materiais terminados em carboxila e amina podem interagir com a resina e o sistema de cura de diferentes maneiras.
A questão importante não é se uma borracha líquida tem uma funcionalidade maior ou menor isoladamente. É se a sua funcionalidade produz a estrutura de rede necessária para a condição de carregamento dinâmico pretendida.
“Carregamento dinâmico” abrange diversas condições mecânicas diferentes. Uma junta sujeita a milhões de ciclos de vibração de baixa amplitude tem um ambiente de falha diferente de uma junta exposta a impactos repetidos ou grandes deformações de descolamento.
A seleção do material deve, portanto, estar ligada ao modo de tensão dominante.
No cisalhamento cíclico, a camada adesiva deforma-se repetidamente na direção do cisalhamento. Defeitos locais e descontinuidades geométricas podem gerar concentrações de tensão que iniciam gradualmente o dano por fadiga.
Um modificador de borracha adequado deve fornecer dissipação de energia controlada, mantendo ao mesmo tempo uma resistência coesiva adequada. A morfologia do domínio da borracha, o módulo da matriz e a adesão interfacial da matriz de borracha influenciam esse equilíbrio.
Para essas aplicações, o teste cíclico de cisalhamento ou de fadiga é mais informativo do que um único valor de cisalhamento porque a condição de serviço é definida por carregamento repetido em vez de uma carga máxima.
O descascamento e a flexão produzem deformações altamente localizadas, especialmente perto das bordas das áreas coladas. Montagens flexíveis podem, portanto, exigir um equilíbrio entre módulo e tenacidade diferente das juntas estruturais rígidas.
Um modificador de borracha reativo pode ajudar a acomodar deformações repetidas, mas o teor excessivo de borracha pode diminuir a resistência coesiva e aumentar a fluência.
A avaliação deve reproduzir a taxa real de descascamento, a temperatura, a geometria da junta e o número de ciclos esperados durante o serviço.
A carga de impacto produz deformação rápida e alta tensão local. O adesivo precisa dissipar energia com rapidez suficiente para evitar o crescimento instável de fissuras.
Para sistemas resistentes ao impacto, a fase de borracha precisa interagir eficazmente com a matriz e criar mecanismos úteis de dissipação de energia sem causar perda excessiva de rigidez.
A resistência ao impacto deve, portanto, ser considerada juntamente com o comportamento à fratura e os dados de fadiga, em vez de ser usada como a única base para a seleção de um modificador de borracha reativo.
A vibração pode expor um adesivo a um grande número de ciclos de carregamento relativamente pequenos. Com o tempo, mesmo pequenas quantidades de danos podem acumular-se e eventualmente levar a falhas coesivas ou interfaciais.
Variáveis relevantes podem incluir o crescimento de trincas por fadiga, comportamento de amortecimento, resistência coesiva e estabilidade da interface borracha-matriz.
Uma formulação que tenha um bom desempenho em um teste de tração curta ou de cisalhamento pode, portanto, exigir validação adicional antes de ser usada em um ambiente de vibração de longo prazo.
Carga dinâmica | Principal preocupação | Variáveis importantes de borracha | Avaliação útil |
Cisalhamento cíclico | Iniciação e crescimento de crack | Funcionalidade, morfologia, carregamento | Teste de fadiga, cisalhamento e fratura |
Descascar e flexionar | Concentração de deformação localizada | Flexibilidade, peso molecular, carregamento | Fadiga da casca e flexões repetidas |
Impacto | Absorção rápida de energia | Morfologia da borracha, interação matricial | Testes de impacto e fratura |
Vibração | Danos por fadiga a longo prazo | Morfologia, amortecimento, resistência coesiva | Fadiga cíclica e testes de vibração |
Ciclismo termomecânico | Expansão e contração repetidas | Compatibilidade, estrutura de rede, Tg | Ciclagem térmica e DMA |
A comparação mostra por que não existe a “melhor” borracha líquida universal para adesivos dinâmicos. O modificador apropriado depende do mecanismo de falha dominante, da química do adesivo, do projeto da junta e do ambiente de serviço.
O aumento do teor de borracha não melhora automaticamente a durabilidade dinâmica. Com carga baixa, pode haver fase de borracha insuficiente para fornecer dissipação de energia significativa. Em cargas mais altas, o conteúdo excessivo de fase mole pode reduzir o módulo, a resistência coesiva, a estabilidade térmica e a resistência dimensional.
A faixa útil é, portanto, normalmente uma janela de formulação, em vez de um nível de carga fixo.
Três fatores precisam ser considerados em conjunto:
· Carga de borracha e concentração resultante da fase dispersa
· Tamanho e distribuição do domínio de borracha após a cura
· Adesão entre a fase de borracha e a matriz polimérica contínua
Uma formulação pode conter a quantidade “certa” de borracha e ainda assim ter um desempenho ruim se os domínios de borracha forem muito grandes, mal distribuídos ou fracamente ligados à matriz.
A tenacidade dinâmica depende fortemente da morfologia criada durante a cura. A fase de borracha precisa ser suficientemente dispersa para interagir com o desenvolvimento de trincas, enquanto o tamanho do domínio e as características interfaciais devem permanecer apropriadas para a química da matriz.
É por isso que a morfologia da fase borracha deve ser tratada como um resultado da formulação e não como uma simples propriedade da matéria-prima.
A temperatura de cura, a taxa de cura, a composição da resina, o peso molecular, a carga de borracha e o histórico de processamento podem influenciar a separação de fases. Duas formulações contendo a mesma borracha líquida podem, portanto, produzir diferentes estruturas curadas e diferentes desempenhos em fadiga.
Um modificador de borracha que funciona em uma formulação de laboratório ainda pode ser inadequado para produção se sua viscosidade criar problemas de processamento.
A borracha líquida de alta viscosidade pode aumentar o torque de mistura, prolongar o tempo de mistura, complicar a desgaseificação e dificultar a distribuição automatizada. Esses efeitos tornam-se cada vez mais importantes à medida que aumenta a carga de borracha.
A janela de seleção prática deve, portanto, incluir:
· Viscosidade inicial e viscosidade após mistura de resina
· Temperatura de mistura e cisalhamento necessários
· Limitações do equipamento de distribuição
· Comportamento de desgaseificação
· Vida útil e estabilidade de armazenamento
· Cinética de cura
· Dispersão final de borracha
Isto é importante quando uma formulação passa do desenvolvimento em laboratório para a produção industrial. Um material que pode ser disperso manualmente em um lote pequeno pode não fornecer a mesma consistência na mistura automatizada ou na distribuição de alto rendimento.
Parâmetro | Por que isso importa | Perguntas a serem feitas |
Funcionalidade do terminal | Determina a participação química na cura | Corresponde à química do adesivo? |
Peso molecular | Influencia a viscosidade e a morfologia | Pode ser processado com o carregamento necessário? |
Distribuição de peso molecular | Pode afetar a consistência e o comportamento da fase | A distribuição é controlada entre lotes? |
Viscosidade | Afeta diretamente o processamento | O processo de produção pode lidar com isso? |
Conteúdo de acrilonitrila | Influencia a polaridade e interação do CTBN | O nível é adequado à formulação do epóxi? |
Carregamento de borracha | Controla a concentração de fase suave | Onde está o equilíbrio entre tenacidade e processabilidade? |
Comportamento de cura | Determina o desenvolvimento da rede | A borracha altera a cura pretendida? |
Morfologia de fase | Influencia o comportamento da fratura | A dispersão é uniforme e reproduzível? |
Adesão interfacial | Afeta a transferência de estresse | Ocorrerá descolamento prematuro? |
Para compras industriais, essas propriedades devem ser apoiadas por um controle confiável de qualidade de lote e dados analíticos consistentes. O controle do fornecedor sobre características moleculares, funcionalidade, viscosidade e outras especificações críticas pode ser tão importante quanto o desempenho nominal de um único lote de laboratório.
Um processo de seleção mais confiável começa com as condições de serviço do adesivo e avança em direção à especificação do material.
1. Defina o perfil de carga dinâmica. Identifique se a junta sofrerá cisalhamento cíclico, descascamento, impacto, vibração, ciclagem térmica ou uma combinação dessas condições. Frequência, amplitude, temperatura e ciclos de serviço esperados devem ser registrados sempre que possível.
2. Identifique o modo de falha dominante. Determine se a principal preocupação é o início da trinca, a propagação da trinca, a falha coesiva, a falha interfacial, a deformação excessiva ou o acúmulo de fadiga.
3. Combine a funcionalidade do terminal com a química do adesivo. CTBN e ATBN podem ser considerados para sistemas epóxi, enquanto HTPB é relevante para a química do poliuretano. Os grupos funcionais precisam ser avaliados em relação à resina completa e ao sistema de cura.
4. Defina a janela de processamento. Defina a viscosidade aceitável, a temperatura de mistura, as condições de distribuição, a vida útil da mistura e os requisitos de cura antes de selecionar o grau final.
5. Triagem de peso molecular e funcionalidade. Compare os candidatos de acordo com o peso molecular, distribuição do peso molecular, funcionalidade terminal, viscosidade e outras especificações críticas, em vez de confiar apenas nos nomes dos produtos.
6. Otimize as condições de carregamento e cura em conjunto. A concentração da borracha, o cronograma de cura, a separação de fases e a morfologia final estão interligados. Alterar uma variável pode alterar o desempenho de toda a formulação.
7. Teste em condições dinâmicas realistas. A resistência à tração ou ao cisalhamento em um único ponto não é suficiente para um adesivo dinâmico. Use testes cíclicos, de fadiga, descolamento, impacto, vibração ou termomecânicos que reproduzam o ambiente de serviço esperado.
Para formulações complexas, o suporte técnico do fornecedor também pode ser útil ao comparar especificações de materiais, condições de processamento e requisitos específicos da aplicação antes de passar para testes em maior escala.
Esta abordagem reduz o risco de seleção de uma borracha porque melhora uma propriedade do laboratório, ao mesmo tempo que cria problemas no processamento, na estrutura da rede ou no desempenho à fadiga a longo prazo.
Conjuntos automotivos e de máquinas podem sofrer vibrações, choques, mudanças de temperatura e cargas mecânicas repetidas. Os adesivos usados nesses ambientes podem exigir um equilíbrio entre tenacidade, resistência à fadiga, adesão e consistência de fabricação.
O modificador apropriado depende da química do adesivo, do substrato, da geometria da junta e do ciclo de serviço esperado. Um tipo de borracha deve, portanto, ser avaliado no adesivo completo, em vez de ser selecionado apenas a partir de seus dados mecânicos independentes.
A ligação estrutural geralmente requer alta resistência coesiva e estabilidade dimensional, portanto a modificação da borracha precisa ser cuidadosamente controlada.
O objetivo é aumentar a resistência à fratura sem reduzir a capacidade de suporte de carga do adesivo curado além dos limites aceitáveis. Nestes sistemas, a resistência à fadiga adesiva e o comportamento de crescimento de fissuras podem fornecer informações mais úteis do que apenas os dados de alongamento.
Montagens eletrônicas e elétricas podem sofrer vibração, ciclagem térmica e expansão diferencial entre materiais com diferentes coeficientes de expansão térmica.
Para essas aplicações, a modificação da borracha precisa ser considerada juntamente com a resistência à umidade, o comportamento térmico, a contração por cura, os requisitos elétricos e a conformidade mecânica.
As aplicações flexíveis de colagem e vedação geralmente envolvem deformações repetidas, em vez de uma alta carga mecânica. A formulação pode, portanto, exigir flexibilidade controlada e resistência a danos por fadiga, mantendo a adesão durante longos períodos de serviço.
Aqui, a relação entre carga de borracha, módulo, recuperação, morfologia e resistência coesiva torna-se particularmente importante.
Não existe uma especificação única que defina a borracha líquida reativa ideal para cada aplicação de adesivo dinâmico. A escolha apropriada depende de como o adesivo se deforma, onde é provável que o dano se inicie, como as fissuras se propagam e como a fase de borracha interage com a matriz curada.
Para adesivos epóxi, CTBN e ATBN fornecem diferentes rotas químicas para modificação da borracha. Para sistemas de poliuretano, o HTPB introduz funcionalidade hidroxila que pode participar na formação da rede. Dentro de cada família de materiais, o peso molecular, a funcionalidade, a viscosidade, a carga e a compatibilidade da formulação podem alterar substancialmente o resultado final.
A abordagem mais confiável é começar com a carga de serviço e o mecanismo de falha dominante e, em seguida, trabalhar retroativamente até os parâmetros químicos e de formulação da borracha necessários. Quando a seleção da borracha líquida reativa é tratada como um problema de projeto de sistema, em vez de uma simples comparação de produtos, o adesivo resultante pode ser otimizado não apenas em termos de tenacidade, mas também em termos de consistência de processamento e desempenho de longo prazo sob cargas mecânicas repetidas.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
14. Aug, 2026
